详细介绍

上海阁玥建筑工程有限公司提供钢结构深化,钢结构深化设计,钢结构深化详图,钢结构二次转化图服务欢迎来电咨询。

     钢结构图纸分为钢结构设计图和钢结构深化图两个阶段。钢结构深化图的作用主要是对钢结构科学合理的分段制作钢结构各组件。针对原材料的尺寸规格和对焊接工艺的要求做科学的钢结构深化设计。一个好的钢结构深化设计图可以充分利用钢材减少材料的损耗率也可以提高现场钢结构安装的效率和保证钢结构施工的安全性。
钢结构设计应由具有设计资质的设计单位完成,钢结构设计图的内容和深度应满足编制钢结构施工详图的要求;钢结构施工详图(即加工制作图)一般应由具有钢结构专项设计资质的加工制作单位完成,也可由具有该项资质的其他单位完成。若设计合同未指明要求设计钢结构深化图,则钢结构设计内容仅为钢结构设计图。
1、钢结构设计图
1)设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格、焊缝质量等级、防腐及防火措施;
 2)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图;
3)结构平面(包括各层楼面、屋面)布置图应注明定位关系、标高、构件(可布置单线绘制)的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图;
4)构件与节点详图
5)简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求。
6)格构式梁、柱、支撑应绘出平、剖面(必要时加立面)、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格,组装节点和其他构件连接详图。
2、钢结构深化图

根据钢结构设计图编制组成结构构件的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,宜对零件进行编号;并考虑运输和安装能力确定构件的分段和拼装节点。

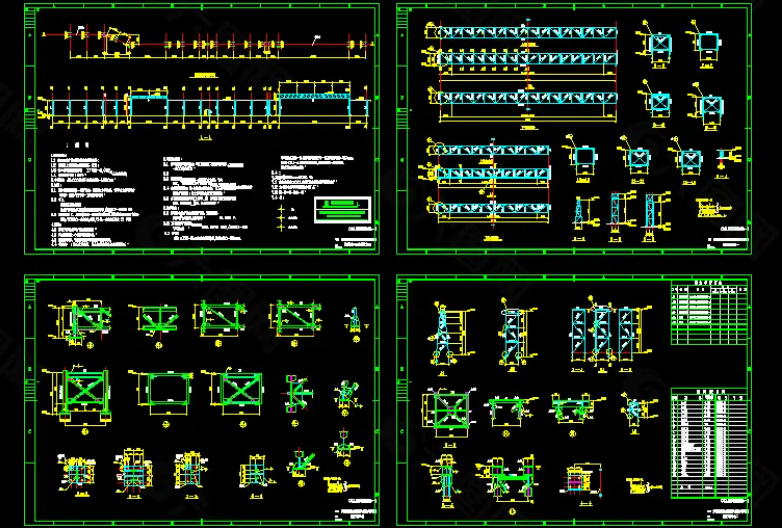

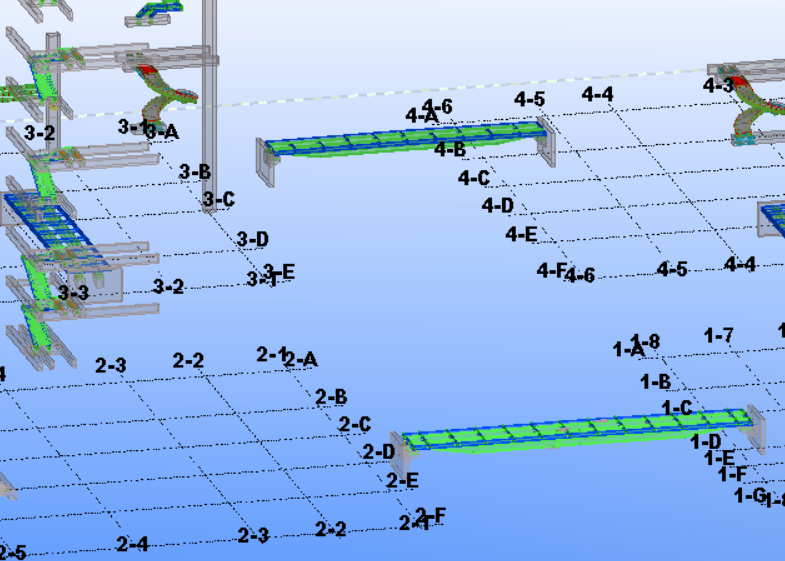

 上面是钢结构连廊和旋转楼梯的深化设计图
